Dilihat dari screenshot yang dikirim, hal tersebut dikarenakan dinding taman menembus lantai, hal seperti ini akan terjadi apabila intersection material atau hirarki objek tidak memungkinkan untuk menyatu, jika objeknya bisa terkoneksi maka akan muncul garisnya, jika tidak maka tidak akan muncul garis. Hal ini bisa diperhatikan pada view 3D sebelum disave sebagai 3D Document, pada view 3D sudah akan nampak bagian yang garisnya tidak akan muncul ketika disave sebagai 3D Document.

Hal tersebut dikarenakan oleh intersection priority pada building material dan hirarki objek Archicad, untuk itu agar bisa membatalkan hal tersebut kita harus setting intersection priority pada layer, Buka layers & layer combinations, lalu naikkan angka intersection priority pada layer struktural (kolom, balok, pondasi dan lainnya), agar tampilannya full struktural tidak terpotong oleh objek lainnya.

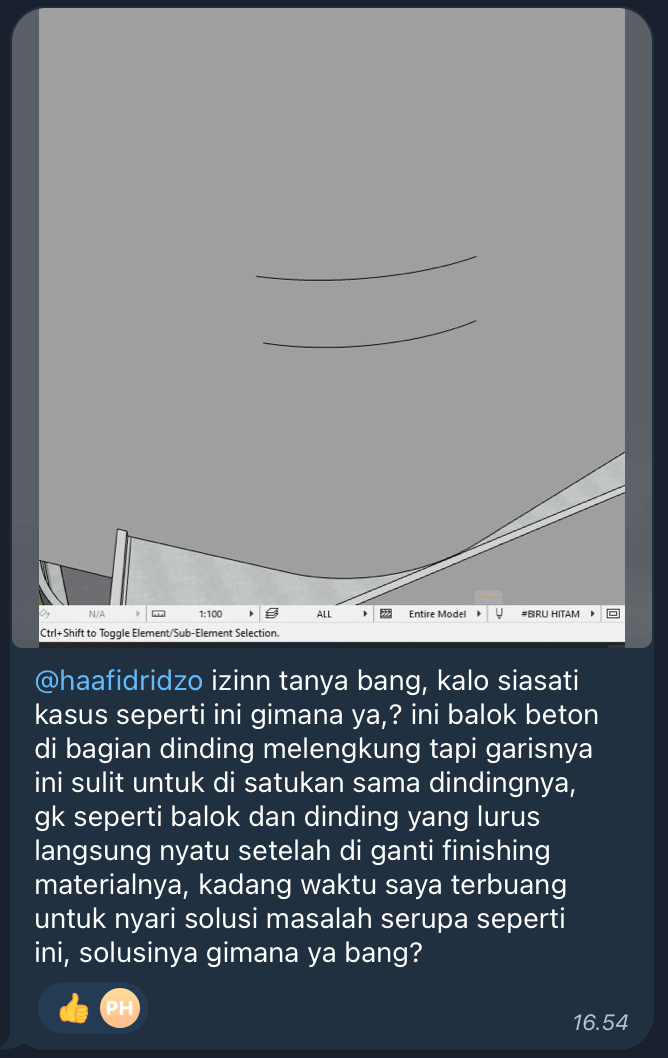

Archicad memiliki beberapa limitasi seperti halnya pada screenshot yang dikirim, penjelasannya adalah ketika pada 3D view terdapat objek lengkung maka cara viewport menampilkan model akan berbeda dengan garis lurus, karena objek lengkung sejatinya bukanlah garis melengkung sempurna melainkan garis lurus bersegmen yang semakin tinggi resolusinya maka tampilannya seolah lengkung sempurna dan sebaliknya. Dalam hal ini ketika ada objek seperti di gambar maka archicad akan berusaha tetap menampilkannya. Garis serupa pun kadang bisa tetap muncul pada objek yang tertutup objek lain jika yang menutupi adalah objek tipis, ketika kita zoom out maka garisnya akan terlihat dan ketika zoom in garisnya hilang, hal ini biasa dalam software 3D dengan hardware accelerationnya akan tetap ada batasnya.

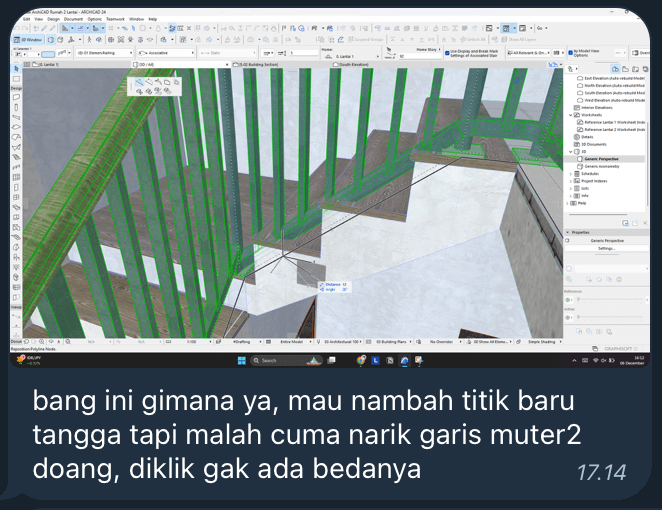

Untuk membuat titik baru pada tangga di view 3D, pastikan terdapat titik yang dapat dijadikan sebagai reference, misalnya dipojokan anak tangga dan lainnya, jika tidak maka titik yang ditambahkan akan lari atau tidak sesuai dengan yang diinginkan.

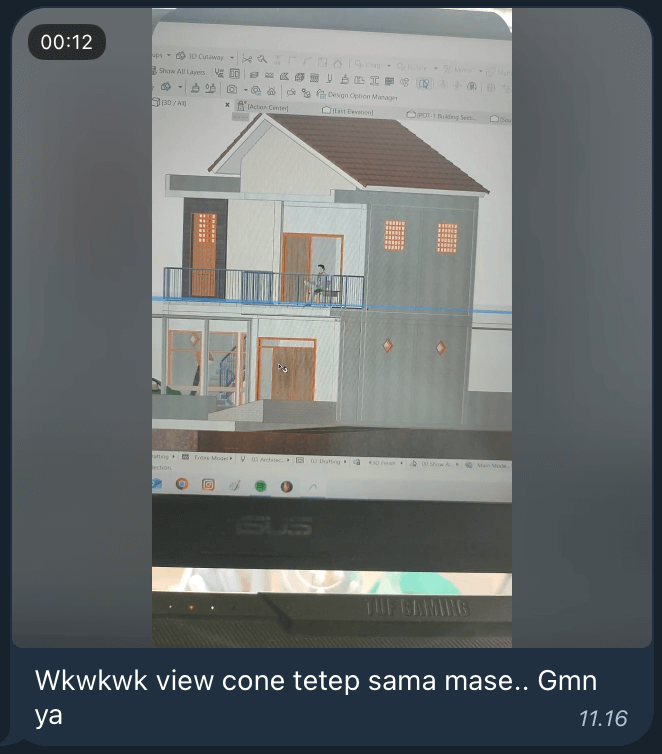

Jika dilihat dari video yang dikirim, hal tersebut karena view yang digunakan adalah axonometri, jika menggunakan axonometri maka bukan susah masuk, tapi memang tidak bisa masuk. Maka dari itu harus menggunakan view perspektif untuk bisa masuk ke dalam ruangan.

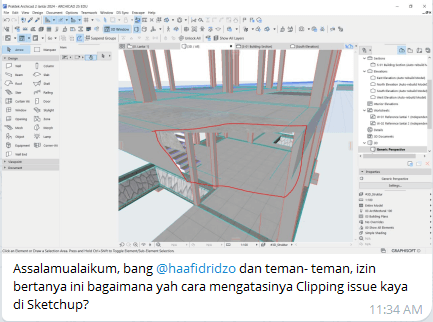

Masalah seperti ini belum pernah saya temui, tapi kalau dilihat dari screenshot yang dikirim terlihat Editing Planenya panjang sekali sangat jauh sampai tidak terlihat, jadi asumsinya adalah ada objek yang sangat jauh dari objek utama yang sedang dikerjakan (karena lebar dari editing plane akan mengikuti model yang dikerjakan). Hal tersebut bisa menyebabkan clipping issue, cara yang bisa dicoba bisa dengan tekan Ctrl+' untuk zoom fit seluruh objek ke jendela kerja 3D (agar seluruh objeknya ditampilkan di jendela kerja) jadi bisa terlihat objek apa yang jauh tersebut dan bisa dihapus.

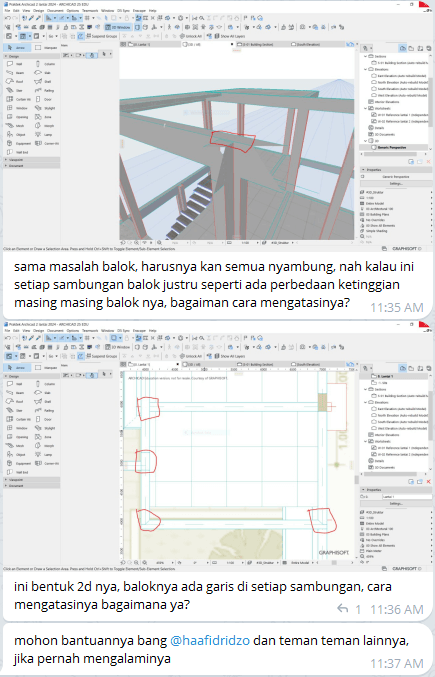

Untuk masalah kedua tampilan balok yang tidak rapi masih saya asumsikan disebabkan oleh sebab yang sama, karena terjadi clipping issue maka objek dekat yang seharusnya menempel terlihat terpisah, jadi bisa coba cara di atas terlebih dahulu. Apabila tampilan balok tidak rapi di bagian floor plan, bisa coba cek menu bar View > On-Screen View Options > Clean Wall & Beam Intersections, pastikan sudah aktif. Jangan lupa cek juga settingan baloknya di bagian Floor Plan and Section, pastikan outline dan lain-lainnya sudah sesuai.
